Chapter03.소프트웨어 설계

Section01. 소프트웨어 설계의 기본 원칙

소프트웨어 설계
1. 소프트웨어 설계의 개념
  - 요구사항 명세서를 참조하여 소프트웨어의 구체적인 설계서를 작성하는 단계
  - 물리적으로 구현이 가능하도록 시스템을 구체적으로 정의하는 단계
2. 소프트웨어 설계의 종류
  1. 상위 설계
    1. 아키텍처 설계
      - 시스템의 전체적인 구조 설계
    2. 데이터 설계
      - 시스템에 필요한 정보를 설계
      - 데이터베이스 설계
    3. 인터페이스 정의
      - 시스템의 구조와 서브시스템들 사이의 인터페이스를 명확히 정의
    4. 사용자 인터페이스 설계
      - 사용자가 익숙하고 편리하게 사용하도록 인터페이스 설계
  2. 하위 설계
    1. 모듈 설계
      - 각 모듈의 실제적인 내부를 알고리즘 형태로 표현
    2. 자료구조 설계
      - 데이터의 저장 구조, 변수 등에 대한 상세한 정보를 설계
    3. 알고리즘 설계
      - 업무의 처리 절차 등을 설계
  3. 소프트웨어 설계의 원리
    1. 분할과 정복(Divide & Conquer)
      - 규모가 큰 소프트웨어를 여러 개의 작은 서브시스템으로 나누어 하나씩 완성시킨다.
    2. 추상화(Abstraction)
      - 실세계의 복잡한 상황을 간결하고 명확하게 핵심 위주로 단순화시킨다.
      - 자세한 구현 전에 상위 레벨에서 제품의 구현을 먼저 생각해보는 것

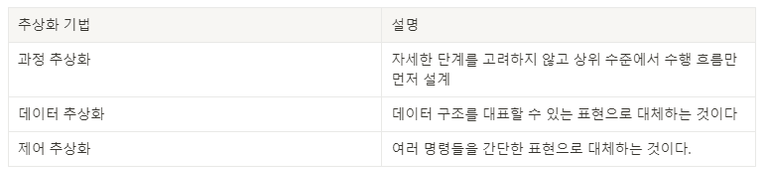

      - 추상화 기법
    3. 단계적 분해(Stepwise Refinement)
      - 기능을 점점 작은 단위로 나누어 점차적으로 구체화하는 방법
    4. 모듈화(Modulization)
      - 실제로 개발할 수 있는 작은 단위로 나눈다.
    5. 정보은닉(Information Hiding)
      - 다른 객체에게 자신의 정보를 숨기고, 자신의 연산만을 통해 접근이 가능하도록 한다.
      - 클래스 외부에서 특정 정보에 대한 접근을 막는다는 의미
      - 캡슐화와 밀접한 관계가 있다.
설계 모델링
1. 설계 모델링 개념
  - 소프트웨어를 구성하는 모듈들을 식별하고, 이것들의 연결을 그림으로 표현한 것
  - 소프트웨어를 만들기 위한 계획 또는 만들어야 할 기능을 의미 있게 표현한 것
  - 소프트웨어에 대하여 여러 작업자들의 공통된 개념을 공유하는 데 도움을 준다.
2. 설계 모델링 원칙
  - 소프트웨어 설계는 변경이 용이하도록 구조화시켜야 한다.
  - 특정 기능을 수행하는 데 필요한 자료만을 사용한다.
  - 요구사항 분석에 얻은 정보를 이용하여 명확히 표현한다.
  - 모듈 단위로 설계한다.
3. 설계 모델링 유형
  1. 구조 모델링
    - 시스템의 구성 요소들과 이들 사이의 구조적인 관계와 특성들을 모델링
    - UML 정적 다이어그램
  2. 행위 모델링
    - 소프트웨어의 구성요소들이 언제 어떠한 순서로 기능을 수행해야 작용하는지를 모델링
    - UML 동적 다이어그램

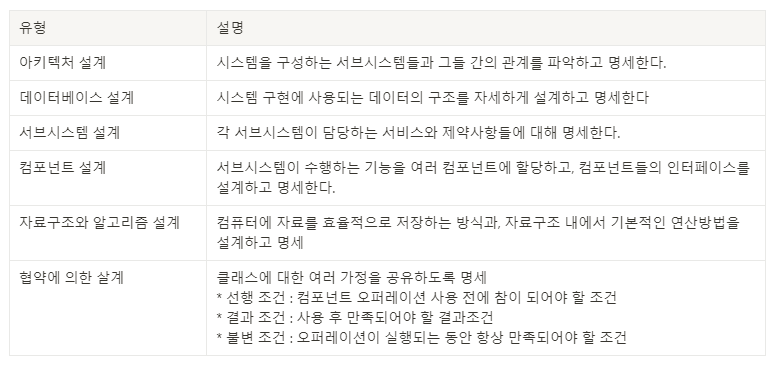

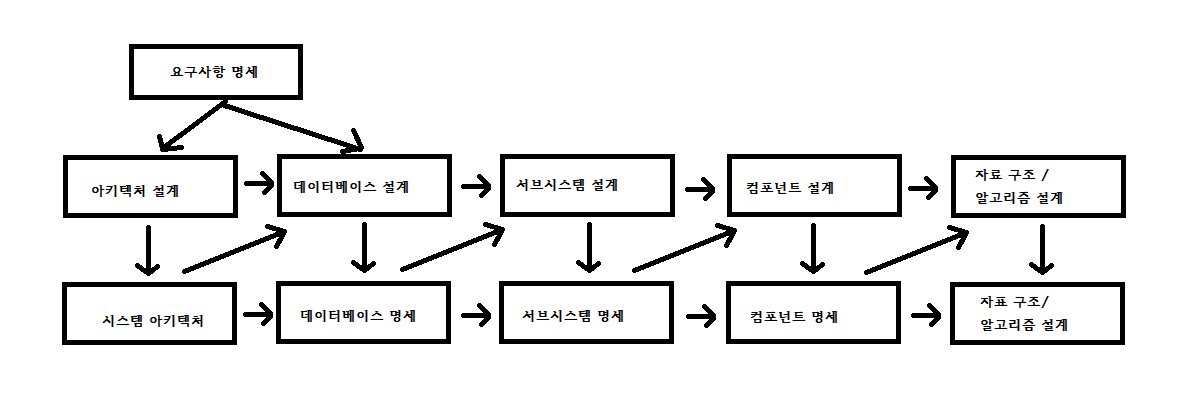

4. 소프트웨어 설계 절차 및 유형

Section02. 소프트웨어 아키텍처

소프트웨어 아키텍처

소프트웨어 아키텍처(SoftWare Architecture) 개념
- 소프트웨어의 골격이 되는 기본구조
- 시스템의 컴포넌트 사이의 관계를 정의한 구조

소프트웨어 아키텍처의 특징

특징	설명
간략성	이해하고 추론할 수 있을 정도의 간결성 유지
추상화	시스템의 추상적인 표현을 사용
가시성	시스템이 표함해야 하는 것들을 가시화
관점 모형	이해당사자의 관심사에 따른 모형 제시
의사소통수단	이해당사자 간 원활한 의사소통 수단으로 이용

소프트웨어 아키텍처 프레임워크 구성요소
1. 아키텍처 명세서(Architecture Description)
  - 아키텍처를 기록하기 위한 산출물
2. 이해관계자(Stakeholder)
  - 소프트웨어 시스템 개발에 관련된 모든 사람과 조직
  - 고객, 개발자, 프로젝트 관리자 등
3. 관심사(Concerns)
  - 동일한 시스템에 대해 서로 다른 이해관계자 의견
  - 예) 사용자 : 기본적인 기능, 신뢰성, 보안 등의 요구
4. 관점(Viewpoint)
  - 서로 다른 역할이나 책임으로 시스템이나 산출물에 대한 서로 다른 관점
5. 뷰(View)
  - 이해관계자들과 이들이 가지는 생각이나 견해로부터 전체 시스템을 표현

소프트웨어 아키텍처 4+1 뷰

소프트웨어 아키텍처 4+1 뷰 개념
- 고객의 요구사항을 정리해 놓은 시나리오를 4개의 관점에서 바라보는 소프트웨어적인 접근 방법
- 복잡한 소프트웨어 아키텍처를 다양한 이해관계자들이 바라보는 관점
- View는 시스템의 여러 가지 측면을 고려하기 위한 다양한 관점을 바탕으로 정의

4+1 View Model과 구성요소

구성요소	설명
논리 뷰 (Logical View)	시스템의 기능적인 요구사항 시스템이 최종 사용자를 위해 해야 하는 것을 나타낸다.
구현 뷰 (Implementation View)	개발 환경 안에서 정적인 소프트웨어 모듈의 구성 개발자 관점에서 소프트웨어 구현과 관리적인 측면을 컴포넌트 다이어그램으로 표현
프로세스 뷰 (Process View)	프로그램 실행 시의 시스템 표현 시스템의 동작을 중점적으로 표현 동시성, 분산처리, 시스템 통합, 오류 허용 등을 표현
배치 뷰 (Deployment View)	컴포넌트가 물리적인 노드에 어떻게 배치되는가를 보여주는 매핑 물리적인 노드의 구성과 상호 연결 관계를 배치 다이어그램으로 표현 가용성, 신뢰성, 성능, 확장성 등의 시스템의 비기능적인 요구사항 고려
유스케이스 뷰 (Use Case View)	아키텍처를 도출하고 설계하는 작업을 주도하는 뷰 다른 뷰를 검증하는 데 사용 Use Case Diagram이 사용 +1에 해당하며 유스케이스가 나머지 4개 뷰에 모두 참여하면서 영향을 준다.

소프트웨어 아키텍처 품질 속성

품질 속성	설명
정확성 (Correctness)	사용자가 요구한 기능을 정확히 수행해야 한다.
신뢰성 (Reliability)	요구한 기능이 오차나 오류가 없이 동작해야 한다.
효율성 (Efficiency)	기능이 수행되면서 자원(CPU, Memory)을 적절히 사용해야 한다.
무결성 (Integrity)	자료는 인가된 사용자만 변경할 수 있어야 한다.
사용 용이성 (Usability)	쉽게 배우고 사용할 수 있어야 한다.
유지보수성 (Maintainability)	오류 수정 및 변경이 용이해야 한다.
시험 용이성 (Testability)	테스트를 하는 것이 용이해야 한다.
유연성 (Flexibility)	새로운 요구사항을 쉽게 적용할 수 있어야 한다.
이식성 (Potability)	다양한 플랫폼 및 하드웨어에서 동작이 가능해야 한다.
재사용성 (Reusability)	개발된 소프트웨어는 다른 목적으로 사용하기 용이해야 한다.
상호 운용성 (Interoperability)	다른 소프트웨어와 상호 교류가 용이해야 한다.

소프트웨어 아키텍처 평가

소프트웨어 아키텍처 평가 개념
- 아키텍처의 접근법이 품질속성(보안, 선능, UI등)에 미치는 영향을 판단하여 아키텍처 적 합성을 판단하고 평가하는 표준 기법

소프트웨어 아키텍처 평가기법 유형

관점	유형	내용
가시성	가시적 평가	Inspection, Review, Validation & Verification
가시성	비가시적 평가	SAAM, ATAM, CBAM, ARID, ADR
시점	이른 평가	아키텍처 구축과정 중 어느 때나 평가 가능
시점	늦은 평가	기존 시스템의 요구사항에 대한 아키텍처의 적합성을 판단할 때 사용

소프트웨어 아키텍처 패턴
1. 소프트웨어 아키텍처 패턴의 개념
  - 소프트웨어 아키텍처의 공통적인 발생 문제에 대한 재사용 가능한 해결책
  - 소프트웨어 공학의 다양한 문제를 해결
    - 컴퓨터 하드웨어 성능
    - 비즈니스 위험의 최소화
    - 고가용성
  - 일부 아키텍처 패턴은 소프트웨어 프레임워크 안에 구현되어 있다.
2. 소프트웨어 아키텍처 패턴 종류
  1. 계층화 패턴(Layered Pattern)
    - N-티어 아키텍처 패턴으로 부른다
    - 하위 모듈을 그룹으로 나눌 수 있는 구조화된 프로그램에서 사용
    - 각 서브시스템이 하나의 계층이 되고 하위층이 제공하는 서비스를 상위층의 서브시스템이 이용할 수 있는 구조
    - ex) OSI 7계층, TCP/IP 4계층
  2. 클라이언트-서버 패턴(Master-Slave Pattern)
    - 다수의 클라이언트와 하나의 서버로 구성
    - 서버는 클라이언트에게 서비스를 제공하며 데이터를 관리하는 역할
    - ex) 일반적인 웹 프로그램
  3. 마스터-슬레이브 패턴(Master-Slave Pattern)
    - 마스터 컴포넌트가 동등한 구조의 슬레이브 컴포넌트로 작업을 분산하고, 슬레이브가 결과 값을 반환하면 최종 결과값을 계산하는 구조
    - ex) 컴퓨터와 주변장치
  4. 파이프-필터 패턴(Pipe-Filter Pattern)
    - 데이터 스트림을 생성하고 처리하는 시스템에서 사용 가능한 패턴
    - 필터 컴포넌트에서 각 처리과정을 실행하며, 처리된 데이터는 파이프를 통해 전송
    - 서브시스템이 입력데이터를 받아 처리하고 결과를 다음 서브시스템으로 넘겨주는 과정을 반복
    - ex) Unix 쉘처리
  5. 브로커 패턴(Broker Pattern)
    - 분리된 컴포넌트로 구성된 분산 시스템에서 사용되는 패턴
    - 각 컴포넌트들은 원격 서비스를 통해 서로 상호작용을 할 수 있으며 브로커 컴포넌트가 컴포넌트 간의 통신을 조절
  6. 피어 투 피어 패턴(Peer to Peer Pattern)
    - 피어라 부르는 각 컴포넌트 간에 서비스를 주고받는 패턴
    - 피어 객체 하나가 클라이언트, 서버의 역할을 모두 수행하는 구조
    - ex) 파일 공유(P2P)
  7. 이벤트-버스 패턴(Event-Bus Pattern)
    - 이벤트 버스를 통해 특정 채널로 메시지를 발행
    - 리스너가 구독한 채널에 소스가 서비스를 제공하면 채널이 리스너에게 서비스를 제공
    - ex) 알림 서비스
  8. 모델-뷰-컨트롤러 패턴(MVC Pattern, Model-View-Controller Pattern)
    - 3개의 각 컴포넌트는 각자의 역할을 갖고 사용자에게 서비스를 제공
    - 자료의 저장, 제어, 표현 기능을 분리하여 재사용을 증진
    - 모델 : 도메인의 기능과 자료를 저장하고 보관
    - 뷰 : 사용자에게 결과를 표시
    - 컨트롤러 : 사용자로부터 입력을 받아 연산을 처리
    - ex) 일반적인 웹 애플리케이션 설계 아키텍처
  9. 블랙보드 패턴(Blackboard Pattern)
    - 명확히 정의된 해결 전략이 알려지지 않은 문제에 대해서 유용한 패턴
  10. 인터프리터 패턴(Interpreter Pattern)
    - 특정 언어로 작성된 프로그램을 해석하는 컴포넌트를 설계할 때 사용되는 패턴

Section03. LIML

UML(Unified Modeling Language)
1. UML 개념
  - 프로그램 설계를 표현하기 위해 사용하는 표기법
  - 시스템 개발 과정에서 이해관계자 사이에 의사소통을 원활하게 이루어지게 하기 위하여 표준화한 모델링 언어
  - 소프트웨어 시스템, 업무 모델링, 시스템의 산출물을 규정하고 시각화, 문서화하는 언어
  - 프로그램 언어가 아닌 기호와 도식을 이용하여 표현하는 방법을 정의한다.
2. UML 특징
  1. 가시화 언어
    - 소프트웨어의 개념 모델을 시각적인 그래픽 형태로 작성한다.
  2. 명세화 언어
    - 분석, 설계, 구현 단계의 각 과정에서 필요한 모델을 명세화할 수 있는 언어
  3. 구축 언어
    - 명세화된 설계모델은 다양한 언어의 소스코드로 변환하여 구축할 수 있다.
  4. 문사화 언어
    - 일련의 과정을 문서로 남겨 계속 유지 보수한다.

UML 구성요소

사물(Things)

종류	설명
구조사물	시스템의 개념적, 물리적 요소 ex) 클래스, 유스케이스, 컴포넌트 등
행동사물	시간과 공간에 따른 요소들의 행위 ex)상호작용, 상태머신
그룹사물	요소들을 그룹으로 묶는 것 ex)패키지
주해사물	부가적 설명이나 제약조건 ex)주석, 노트

관계(Relationships)
1. 일반화 관계(Generalization)
  - 한 클래스가 다른 클래스를 포함하는 상위 개념일 때의 관계
  - 객체지향 개념에서는 일반화 관계를 상속관계(Inheritance)라고 함
2. 연관관계(Accociation)
  - 2개 이상 사물이 서로 관련된 관계
  - 한 클래스가 다른 클래스에서 제공하는 기능을 사용할 때 표시
  - ex) 사람 -> 휴대폰
3. 의존관계(Dependency)
  - 연관 관계와 같이 한 클래스가 다른 클래스에서 제공하는 기능을 사용할 때 표시
  - 연관 관계와 차이점은 두 클래스의 관계가 한 메서드를 실행하는 동안과 같이 매우 짧은 시간만 유지
  - 한 클래스의 명세가 바뀌면 다른 클래스에 영향을 줌
  - 한 클래스가 다른 클래스를 오퍼레이션의 매개변수로 사용하는 경우
  - ex) 학생->색연필

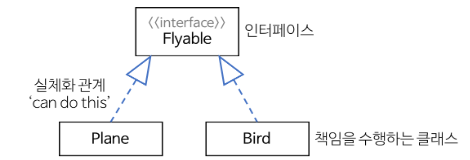

4. 실체화 관계(Realization)
  - 인터페이스를 구현받아 추상 메서드를 오버라이딩하는 것을 의미
  - 한 객체가 다른 객체에게 오퍼레이션을 수행하도록 지정
5. 집합 관계 - 집약관계(Aggregation)
  - 한 객체가 다른 객체를 소유하는 “has a” 관계
  - 전체 객체의 라이프타입과 부분 객체의 라이프타입은 독립적
  - 전체 객체가 사라진다 해도 부분 객체는 사라지지 않음
6. 집합 관계 - 합성관계(Composition)
  - 부분 객체가 전체 객체에 속하는 관계로 긴밀한 필수적 관계
  - 전체 객체의 라이프타임과 부분 객체의 라이프 타임은 의존적
  - 전체 객체가 없어지면 부분 객체도 없어짐

다이어그램(Diagram)

구조 다이어그램

종류	설명
클래스 다이어그램	클래스의 속성과 클래스 사이의 관계를 표현 시스템 구조 파악 및 구조상 문제점을 도출
객체 다이어그램	클래스에 속한 객체(인스턴스)를 특정 시점의 객체와 객체 사이 관계로 표현
컴포넌트 다이어그램	컴포넌트 사이 관계나 인터페이스를 표현
배치 다이어그램	결과물, 프로세스,컴포넌트 등 물리적 요소들의 위치를 표현 노드와 통신 경로를 표현
복합체 다이어그램	클래스나 컴포넌트가 복합구조를 가질 시 그 내부 구조를 표현
패키지 다이어그램	유스케이스나 클래스 등 모델 요소들을 그룹화한 패키지들의 관계 표현

행위 다이어그램

종류	설명
유스케이스 다이어그램	사용자의 요구를 분석하여 기능 모델링 작업에 사용됨 시스템의 기능을 나타내기 위해 사용자의 요구를 추출하고 분석하는데 사용 외부에서 보는 시스템의 동작으로, 객체들이 어떻게 상호작용하는지 모델링 구성요소 : Actor, Use Case, System
시퀀스 다이어그램	특정 행동이 어떠한 순서로 어떤 객체와 상호작용하는지 표현 현재 시스템이 어떠한 시나리오로 움직이고 있는지를 나타냄 구성요소 : 활성객체, 메시지, 생명선, 제어사각형 메시지 유형 : 동기 메시지, 비동기 메시지, 반환 메시지, 자체 메시지
커뮤니케이션 다이어그램	동작에 참여한 객체들이 주고받는 메시지와 객체 간 연관까지 표현
상태 다이어그램	객체가 자신이 속한 클래스의 상태 변화 및 다른 객체 간 상호작용에 따라 상태 변화 표현
활동 다이어그램	시스템이 어떤 기능을 수행하는지에 따라 객체 처리 로직이나 조건에 따른 처리 흐름을 순서에 따라 표현
상호작용 다이어그램	상호작용 다이어그램 간 제어 흐름 표현
타이밍 다이어그램	객체 상태 변화와 시간 제약을 명시적으로 표현

주요 다이어그램

클래스 다이어그램

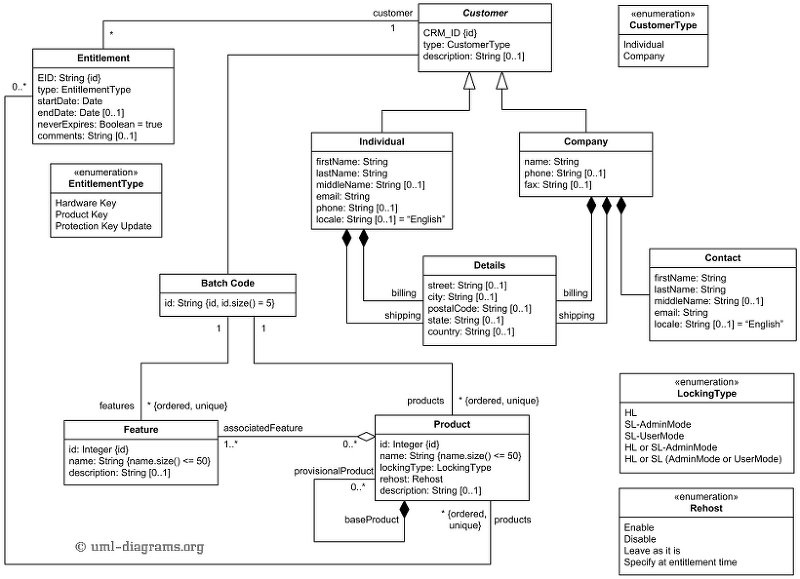

클래스 다이어그램 개념
- 자기만의 속성(Attribute)과 일정한 행동(Behavior)으로 구성
- 여러 개의 클래스들은 서로 연관이나 상속, 의존 관계 등으로 서로 간의 상호작용을 표현
클래스 다이어그램 표현

접근 제한자 표기법

표기법	접근 제한자	사용 범위
-	private	해당 클래스내에서만 접근 가능
#	protected	상속, 동일 패키지 내에서만 접근 가능
+	public	어디서든 접근 가능

유스케이스 다이어그램
1. 유스케이스 다이어그램 개념
  - 시스템과 사용자의 상호작용을 다이어그램으로 표현
  - 사용자의 관점에서 시스템의 서비스 혹은 기능 및 그와 관련한 외부 요소를 보여준다.
  - 프로젝트에 대한 요구사항을 정의하고 세부기능을 분석한다.
2. 유스케이스 다이어그램 구성요소
  1. 시스템(System)
    - 만들고자 하는 프로그램 명칭

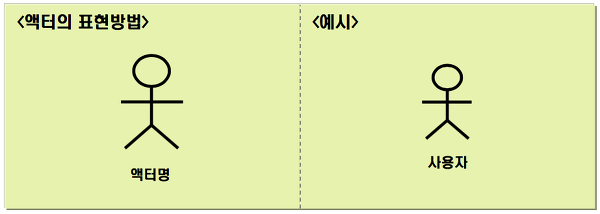

  2. 액터(Actor)
    - 시스템의 외부에 있고 시스템과 상호작용을 하는 사람, 시스템을 표현
  3. 유스케이스(Usecase)
    - 사용자 입장에서 바라본 시스템의 기능
  4. 관계(Relation)
    - 액터와 유스케이스 사이의 의미있는 관계
3. 유스케이스 다이어그램 관계

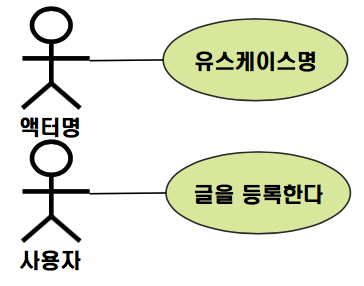

  1. 연관관계(Association)
    - 유스케이스와 액터 간의 상호작용이 있음을 표현
    - 유스케이스와 액터를 실선으로 연결

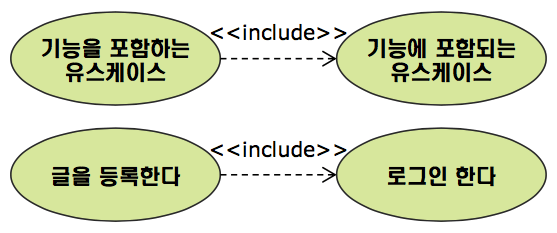

  2. 표함 관계(Include)
    - 유스케이스를 수행할 때 반드시 실행되어야 하는 경우
  3. 확장 관계(Extend)
    - 유스케이스를 수행할 때 특정 조건에 따라 확장 기능 유스케이스를 수행하는 경우

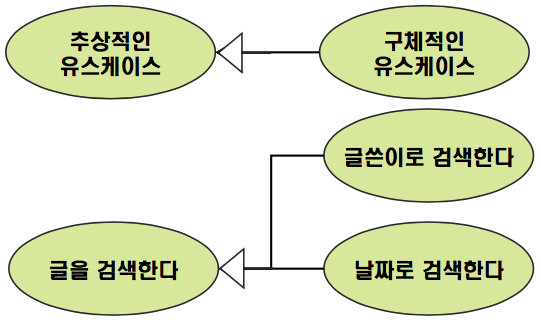

  4. 일반화 관계(Generalization)
    - 유사한 유스케이스 또는 액터를 모아 추상화한 유스케이스

시퀀스 다이어그램

시퀀스 다이어그램 개념
- 객체 간의 상호작용 메시지 시퀀스를 시간의 흐름에 따라 나타내는 다이어그램

시퀀스 다이어그램 구성요소

객체(Object)와 생명선(Lifeline)
- 객체(활동 주체)는 직사각형으로 표현
- 라이프라인은 객체에서 이어지는 점선으로 표현
- 점선은 위에서 아래로 갈수록 시간의 경과를 의미
활성 박스(Activation Box)
- 생명선상에서 기다란 직사각형으로 표현
- 현재 객체가 어떤 활동을 하고 있음을 의미

메시지(Message)

인스턴스 간 주고받은 데이터

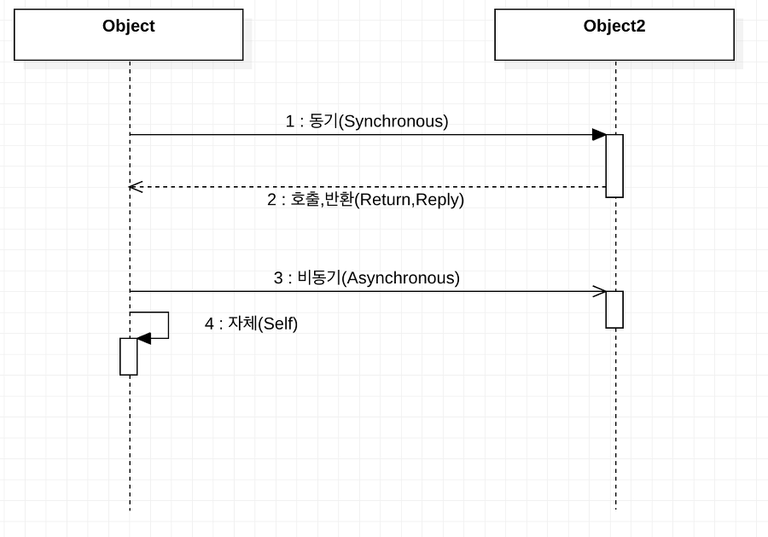

메시지의 유형

유형	설명
동기 메시지(Sync Message)	요청을 보낸 후에 반환이 올 때까지 대기
비동기 메시지(Async Message)	요청을 보낸 다음 반환을 기다리지 않고 다른 작업을 수행
자체 메시지(Self Message)	자기 자신에게 요청을 보냄
반환 메시지(Reply/Return Message)	요청에 대해 메시지를 반환

메시지의 표현

상태 다이어그램
1. 상태 다이어그램 개념
  - 한 객체의 상태 변화를 나타내는 다이어그램
2. 상태 다이어그램 예시
