Chapter06.인터페이스 구현

Section01.인터페이스 개요

  1. 인터페이스 시스템
    1. 인터페이스 시스템의 개념
      • 서로 다른 시스템, 장치 사이에서 정보나 신호를 주고받을 수 있도록 도움을 주는 시스템

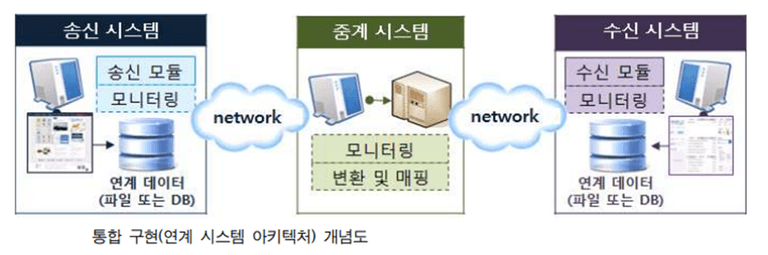

    2. 인터페이스 시스템 구성 interface_cofig
      1. 송신 시스템
        • 연계할 데이터를 생성하여, 연계 테이블 또는 파일 형태로 송신하는 시스템
        • 단계뼐 작업
          1. 연계 데이터 생성 및 추출
          2. 코드 매핑 및 데이터 변환
          3. 인터페이스 테이블 / 파일 생성
          4. 로그 기록
          5. 데이터 전송
      2. 수신 시스템
        • 수신한 데이터를 데이터 형식에 맞게 저장하고 활용하는 시스템
        • 단계별 작업
          1. 데이터 수신
          2. 코드 매핑 및 데이터 변환
          3. 로그 기록
          4. 연계 데이터 반영
      3. 중계 서버
        • 송신 시스템과 수신 시스템 사이에서 데이터를 송수신하고 송수신 현황을 모니터링 하는 시스템
        • 연계 데이터의 보안 강화 및 다중 플랫폼 지원 등이 가능
  2. 연계 시스템 분류와 데이터 식별
    1. 시스템 분류 체계
      • 기업 내부에서 사용하고 잇는 시스템 분류 체계를 기반으로 대내외 인터페이스 시스템의 식별자를 정의
      • 기업이 수행하는 업무를 파악하여 상위 시스템과 하위 시스템을 구분
      • 업무를 기준으로 인터페이스 시스템에 식별 코드를 부여
    2. 연계 시스템 식별 정보
      • 구분 설명
        대내외 구분 정보 기업 내부 시스템인지 외부 기관 시스템인지 구분
        기관명 대외 기관일 경우 기관명을 기술
        시스템 ID 시스템 분류 체계에 따라 부여된 식별 번호
        한글명 시스템 한글명
        영문명 시스템 영문명(영문 코드)
        시스템 설명 시스템에 대한 업무, 위치 등에 대한 부가 정보
        시스템 위치 시스템이 설치된 위치(노드) 정보
        네트워크 특성 네트워크 속도, 대역폭, 유의사항 등 네트워크 특성
        전용 회선 정보 전용 회선을 사용할 경우 전용 회선 연결 방법과 속도 등의 정보
        IP/URL 시스템 접속에 필요한 IP 또는 URL 정보
        Port 접속에 필요한 Port 정보
        Login 정보 시스템 로그인 ID와 암호
        DB 정보 데이터베이스 연계 시 필요한 DBMS 유형, DBMS 로그인 정보
        담당자 정보 해당 시스템의 인터페이스 담당자 연락처
    3. 송수신 데이터 식별
      • 송수신 시스템 사이에서 교환되는 데이터는 규격화된 표준 형식에 따라 전송
      • 인터페이스 설계 단계에서는 송수신 시스템 간에 전송되는 표준 항목과 업무 처리용 데이터 및 공통 코드 정보 등을 누락 없이 식별하고 인터페이스 명세서를 작성
      • 송수신 전문 구성
        • 구성 설명
          전문 공통부 인터페이스 표준 항목을 포함
          인터페이스 ID, 서비스 코드, 접속 IP등
          전문 개별부 업무처리에 필요한 데이터를 포함
          전문 종류부 전송 데이터의 끝을 표시하는 문자 포함

Section02.인터페이스 설계서 확인

1.인터페이스 설계서 구성

  1. 인터페이스 목록
    • 연계 업무와 연계에 참여하는 송수신 시스템의 정보, 연계 방식과 통신 유형 등에 대한 정보
    • 주요 항목
      • 주요 항목 설명
        인터페이스 ID 인터페이스를 구분하기 위한 식별자, 명명 표준에 맞게 부여
        인터페이스 명 인터페이스의 목적을 나타내는 이름
        송신 시스템 인터페이스를 통해 데이터를 전송하는 시스템
        수신 시스템 인터페이스를 통해 전송된 데이터를 이용하는 시스템
        대내외 구분 인터페이스가 기업 내부 시스템 간 또는 내,외부 시스템 간에 발생하는지 여부
        연계 방식 웹 서비스, FTP, DB Link, Socket 등 아키텍처에서 정의한 인터페이스 방식
        통신 유형 동기, 비동기 등 아키텍처에서 정의한 통신 유형
        처리 유형 실시간, 배치, 지연 처리 등 인터페이스 처리 유형
        처리유형이 실시간인 경우, 수시, 그 외 상세 주기를 표시(매일 오전 10시, 매시 10분)
        주기 인터페이스가 발생하는 주기
        데이터 형식 고정 길이, XML 등 인터페이스 항목의 데이터 포맷
        관련 요구 사항 ID 해당 인터페이스와 관련된 요구 사항 식별 정보
  2. 인터페이스 정의서
    • 데이터 송신 시스템과 수신 시스템 간의 속성과 제약조건 등을 상세히 포함한다.
    • 주요 항목
      • 주요 항목 설명
        인터페이스 ID 인터페이스를 구분하기 위한 식별자, 명명 표준에 맞게 부여
        최대 처리 횟수 단위 시간당 처리될 수 있는 해당 인터페이스 최대 수행 건수
        데이터 크기(평균/최대) 해당 인터페이스 1회 처리 시 소요되는 데이터의 평균 크기와 최대 크기
        시스템 정보 시스템명, 업무, 서비스명, 연계방식, 담당자/연락처
        데이터 정보 번호, 필드, 식별자 여부, 데이터 타입, 크기, 설명 등
  3. 인터페이스 설계서 명세화
    • 인터페이스 설계 가이드와 인터페이스 설계서 작성 양식을 준비
    • 분석 단계에서 정의된 정보를 인터페이스 목록 양식에 맞춰 작성
    • 인터페이스 정의서 작성 양식에 맞춰 송수신 시스템의 정보를 각각 작성
    • 인터페이스 식별 당시 작성한 서비스의 프로그램 명세서를 확인하고 보완이 필요한 경우 수정
    • 인터페이스 설계서 작성 양식에 맞춰 송수신 데이터 항목 상세를 작성
    • 인터페이스 설계 내용을 검토하고 보완
  1. 데이터 표준 확인
    1. 인터페이스 데이터 표준 개념
      • 인터페이스를 위해 인터페이스가 되어야 할 범위의 데이터들의 형식과 표준을 정의하는 것
      • 데이터의 공통 영역을 추출하여 정의하는 경우와, 한 쪽의 데이터를 변환하는 경우가 있다.
    2. 인터페이스 데이터 표준 확인
      • 인터페이스에 필요한 데이터 포맷의 표준을 표현한다.
      • 데이터 포맷은 Json, DB, XML 등 다양한 형태로 표현이 가능
    3. 인터페이스 데이터 표준 확인 절차
      • 식별된 데이터 인터페이스를 통해 인터페이스 데이터 표준을 확인
      • 식별된 인터페이스 기능을 통해 인터페이스 데이터 표준을 확인
      • 데이터 인터페이스 및 식별된 인터페이스 기능을 통해 데이터 표준을 확인

Section03.인터페이스 기능 구현

  1. 내,외부 모듈 연계 방식
    1. EAI(Enterprise Application Integration)
      1. EAI의 개념
        • 기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션들 간의 정보 전달, 연계, 통합을 가능하게 해주는 솔루션
        • EAI를 사용함으로써 각 비즈니스 간 통합 및 연계성을 증대시켜 효율성을 높여 줄 수 있으며 각 시스템 간의 확장성을 높여줄 수 있다.
      2. EAI의 구축유형
        1. Point-to-Point
          • 중간에 미들웨어를 두지 않고 각 애플리케이션 간 Point to Point 형태로 연결
          • 솔루션 구매 없이 통합
        2. Hub & Spoke
          • 단일 접점이 허브 시스템을 통해 데이터를 전송하는 중앙 집중적 방식
          • 모든 데이터 전송 보장
          • 확장, 유지 보수 용이
          • 허브 장애 시 전체 영향
        3. Message Bus(ESB 방식)
          • 애플리케이션 사이 미들웨어(버스)를 두어 처리
          • 미들웨어 통한 통합
          • 어댑터가 각 시스템과 버스를 두어 연결하므로 뛰어난 확장성, 대용량 처리 가능
        4. Hybrid
          • 그룹 내에는 Hub & Spoke 방식을 그룹 간 메시징 버스 방식을 사용
          • 표준 통합 기술, 데이터 병목 현상 최소화

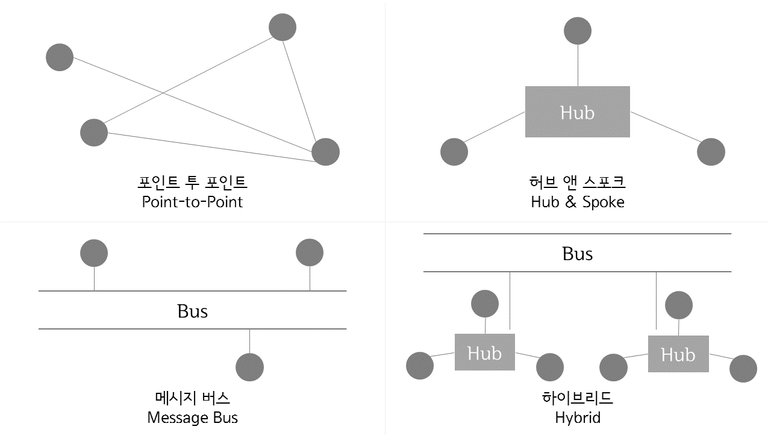

          EAI
    2. ESB(Enterprise Service Bus)
      • 다양한 시스템과 연동하기 위한 멀티 프로토콜 지원
      • 버스를 통해 이기종 애플리케이션을 유연(loosely-coupled)하게 통합하는 핵심 플랫폼
      • ESB는 애플리케이션 간의 통합 측면에서 EAI와 유사하지만, 애플리케이션보다는 서비스 중심으로 통합을 지향하는 아키텍처 또는 기술이다.
  2. 인터페이스 연계 기술
    1. Link
      • 데이터베이스에 제공하는 DB Link 객체를 이용
      • 수신 시스템에서 DB Link를 생성하고 송신 시스템에서 해당 DB Link를 직접 참조하는 방식
    2. DB Connection
      • 수신 시스템의 WAS에서 송신 시스템 DB로 연결하는 DB Connection Pool을 생성하고 연계 프로그램에서 해당 DB Connection Pool명을 이용
    3. JDBC
      • 수신 시스템의 프로그램에서 JDBC 드라이버를 이용하여 송신 시스템 DB와 연결
      • DBMS 유형, DBMS 서버 IP와 Port, DB instance 정보가 필요함
    4. API / OpenAPI
      • 송신 시스템의 애플리케이션 프로그래밍 인터페이스 프로그램
      • API명, 입출력 파라미터 정보가 필요함
    5. Web Service
      • WSDL(Web Services Description Languager), UDDI(Universal Description, Discovery and Integration), SOAP(Simple Object Access Protocol) 프로토콜을 이용하여 연계
    6. Hyper Link
      • 웹 애플리케이션에서 하이퍼링크(Hyper Link) 이용
    7. Socket
      • 통신을 위한 소켓(Socket)을 생성하여 포트를 할당하고 클라이언트의 통신 요청 시 클라이언트와 연결하고 통신하는 네트워크 기술
  3. 인터페이스 전송 데이터
    1. JSON(JavaScript Object Notation)
      • javascript 객체 문법으로 구조화된 데이터를 표현하기 위한 문자 기반의 표준 포맷
      • Javascript에서 객체를 만들 때 사용하는 표현식
      • JSON 표현식은 이해하기 쉽고 용량이 작아서, 최근에는 JSON이 XML을 대체해서 데이터 전송 등에 많이 사용한다.
      • 프로그래밍 문법이 아닌 단순히 데이터를 표시하는 표현 방법일 뿐이다.
      • JSON 데이터는 이름과 값의 쌍으로 이루어 진다.
      • JSON 문법
      {
  "firstName" : "peace",
  "lastName" : "thes",
  "email" : "thespeace1@gmail.com",
  "hobby" : ["camping","learning"]
}
    2. XML(eXtensible Markup Language)
      • 웹에서 구조화한 문서를 표현하고 전송하도록 설계한 마크업 언어
      • XML은 문서내용에 대한 구조와 의미를 기술하기 위한 언어
      • 특수한 목적을 갖는 마크업 언어를 만드는 데 사용하도록 권장하는 다목적 마크업 언어
      • 다양한 표현이 가능하고, 확장성이 뛰어나며 간단하다.
      • HTML처럼 데이터를 보여주는 목적이 아닌 데이터를 저장하고 전달할 목적으로 만들어졌다.
      • HTML처럼 태그가 정해져 있지 않고, 사용자가 직접 정의할 수 있다.
      • XML 예제
      <?xml version="1.0" encoding="utf-8" ?>
<information type="필기">
  <subject>
      <no>1</no>
      <name>소프트웨어 설계</name>
      <point>80</point>
  </subject>
  <subject>
      <no>2</no>
      <name>소프트웨어 개발</name>
      <point>60</point>
  </subject>
</shop>
    3. YAML(YAML Ain’t Markup Language)
      • 구성 파일 작성에 자주 사용되는 데이터 직렬화 언어
      • JSON과 비슷하게 사람이 읽기 쉬운 형태의 데이터 표현 형식
      • YAML은 XML과 문법적으로 유사하지만, 태그를 사용하지 않고 공백 위주로 데이터를 구분
      • YAML 예제
      firstName: peace
lastName: thes
email: thespeace1@gmail.com
hobby:
  - camping
  - learning
    4. CSV(Comma Separated Values)
      • 몇 가지 필드를 쉼표(,)로 구분한 텍스트 데이터 및 텍스트 파일
      • 표 형태의 데이터를 저장하는 파일 형식
      • CSV 예제
      1,소프트웨어설계,80
2,소프트웨어개발,60
3,데이터베이스구축,85
  4. 인터페이스 구현
    1. AJAX(Asynchronous JavaScript and XML)
      1. AJAX의 개념
        • 자바스크립트를 이용해 서버와 브라우저가 비동기 방식으로 데이터를 교환할 수 있는 통신 가능
        • 브라우저가 가지고 있는 XMLHttpRequest 객체를 이용
        • 전체 페이지를 새로고침하지 않고, 페이지의 일부만을 변경할 수 있는 기법
      2. 비동기 방식
        • 웹 페이지를 리로드하지 않고 데이터를 불러오는 방식
        • 페이지 리로드 시 전체 리소스를 다시 불러와야 하지만, 비동기 방식을 이용할 경우 필요한 부분만을 불러와 사용하므로 불필요한 리소스가 발생하지 않는다.
      3. AJAX의 장/단점
        1. 장점
          • 웹 페이지의 속도향상
          • 서버의 처리가 완료될 때까지 기다리지 않고 처리가 가능하다.
          • 서버에서 필요한 데이터만 전송하면 되므로 전체적인 코딩의 양이 줄어든다.
          • 기존 웹에서는 불가능했던 다양한 UI를 가능하게 해준다.
        2. 단점
          • 히스토리 관리가 되지 않는다.
          • 사용자에게 아무런 진행 정보가 주어지지 않는다.
          • AJAX를 쓸 수 없는 브라우저에 대한 문제 이슈가 있다.
          • 다른 도메인과는 통신이 불가능하다.
          • 페이지 이동이 없는 통신으로 인한 보안상의 문제가 있다.
      4. AJAX 예제
        $.ajax({
   url: 'https://www.website.com/url',
   type : 'GET',
   success: function onData (data){
     console.log(data);
   },
   error: function onError (error){
     console.log(error);
   }
});
    2. SOAP(Simple Object Access Protocol)
      1. SOAP의 개념
        • HTTP, HTTPS, SMTP 등을 통해 XML 기반의 메시지를 컴퓨터 네트워크상에서 교환하는 프로토콜
        • SOAP은 웹 서비스에서 기본적인 메시지를 전달하는 기반이 된다.
        • 보통 RPC(Remote Procedure Call)패턴을 많이 사용한다.
        • 클라이언트에서 서버 쪽으로 메시지를 요청하고, 서버는 그 메시지에 반응한다.
        • 레스트풀(RESTful)보다 상대적으로 개발이 어렵다.
        • DCOM이나 CORBA의 호환성과 보안 문제로 등장했다.
        • SOA 개념을 실현하기 위한 기술이다.

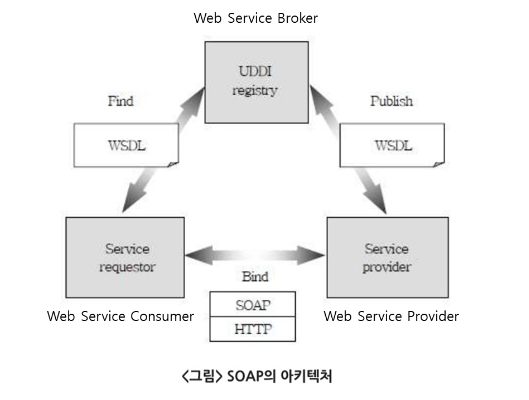

      2. SOAP 구성 soap
        1. SOAP(Simple Object Access Protocol)
          • HTTP, HTTPS, SMTP 등을 사용하여 XML 기반의 메시지를 네트워크상에서 교환하는 형태의 프로토콜
          • XML을 근간으로 헤더와 바디를 조합하는 디자인 패턴으로 설계되어 있다.
        2. UDDI(Universal Description, Discovery and Integration)
          • 인터넷에서 전 세계의 비즈니스 업체 목록에 자신의 목록을 등록하기 위한, XML기반의 규격
        3. WSDL(Web Service Description Language)
          • 웹 서비스 기술언어 또는 기술된 정의 파일의 총칭으로 XML로 기술
          • 서비스 제공 장소, 서비스 메시지 포맷, 프로토콜 등이 기술된다.
      3. SOAP 보안 프로토콜
        1. SAML(인증/권한관리)
          • 이기종 시스템 간 권한 확인
          • 인증 및 권한 정보 명세
          • 보안 토큰
        2. XKMS(키관리)
          • 부인방지
          • 기존 PKI 연동 용이
        3. XACML(접근언어
          • 정보 접근을 위한 XML 명세
          • UDDI 및 WSDL 항목 접근 제어
        4. SOAP 장/단점
          1. 장점
            • 기본적으로 HTTP 기반 위에서 동작하기 때문에, 프록시와 방화벽에 구애받지 않고 통신이 가능하다.
            • HTTP 이외의 다른 전송 프로토콜들(SMTP)을 사용할 수 있다.
            • 플랫폼 및 프로그래밍 언어에 독립적이다.
          2. 단점
            • XML 포맷의 형태로 보내기 때문에 다른 기술과 비교해서 상대적으로 느리다.
        5. SOAP 기본 구조
          <?xml version="1.0" ?>
<soap:Envelope
xmlns:soap="http://www.w3.org/2001/12/soap-envelope"
soap:encodingStyle="http://www.w3.org/2001/12/soap-encoding">

<soap:Header>
...
</soap:Header>

<soap:Body>
...
<soap:Fault>
...
</soap:Fault>
</soap:Body>

</soap:Envelope>
    3. REST
      1. REST의 개념
        • HTTP URL를 통해 자원을 명시하고, HTTP Method(POST, GET, PUT, DELETE)를 통해 해당 자원에 대한 CRUD Operation을 적용하는 것을 의미한다.
        • 자원 기반의 구조(ROA, Resource Oriented Architecture)의 개념으로 구현되었다.
      2. REST 구성요소
        1. 자원(Resource), URI
          • 서버에 존재하는 데이터의 총칭
          • 모든 자원은 고유의 URI를 가지며 클라이언트는 이 URI를 지정하여 해당 자원에 대해 CRUD 명령을 수행한다.
        2. 행위(Verb), Method
          • 클라이언트는 URI를 이용해 자원을 지정하고 자원을 조작하기 위해 Method를 사용한다.
          • HTTP 프로토콜에서는 GET, POST, PUT, DELETE 같은 Method를 제공한다.
        3. 표현(Representation)
          • REST에서 하나의 자원은 JSON, XML, TEXT, RSS 등 여러 형태로 나타낼 수 있다.
      3. CRUD Operation, HTTP Method
        • Create : POST(자원 생성)
        • Read : GET(자원의 정보 조회)
        • Update : PUT(자원의 정보 업데이트)
        • Delete : DELETE(자원 삭제)
      4. REST 특징
        1. 유니폼 인터페이스
          • HTTP 표준만 따르면 어떤 언어나 플랫폼에서 사용해도 사용이 가능한 인터페이스 스타일
          • 특정 언어에 상관없이 사용이 가능하다.
        2. Stateless(상태 정보 유지 안함)
          • REST는 상태 정보를 유지하지 않는다.
          • 서버는 각각의 요청을 완전히 다른 것으로 인식하고 처리를 한다.
        3. Cacheable(캐시 가능)
          • HTTP가 가진 캐싱 기능이 적용 가능
        4. Self-descriptiveness(자체 표현 구조)
          • REST API 메시지만 보고도 쉽게 이해할 수 있는 자체 표현 구조로 되어있다.
      5. REST 장/단점
        1. 장점
          • 별도의 인프라 구축이 필요없다.
          • 클라이언트와 서버의 분리
          • 플랫폼에 독립적
          • 쉬운 사용
        2. 단점
          • 표준이 존재하지 않음
          • HTTP Method의 한계
      6. REST API 예제
        1. 강의 생성
          HTTP POST, http://website.com/lecture
{
    "lec":{
        "name":"정보처리실기"
        "price":"70,000"
    }
}
        2. 강의 조회
          HTTP GET, http://website.com/lecture/정보처리실기
        3. 강의 수정
          HTTP PUT, http://website.com/lecture
{
    "lec":{
        "name":"정보처리실기"
        "price":"65,000"
    }
}
        4. 강의 삭제
          HTTP DELETE, http://website.com/lecture/정보처리실기
      7. RESTful
        • REST의 원리를 따르는 시스템
  5. 인터페이스 보안
    1. 인터페이스 보안 취약점 분석
      1. 인터페이스의 보안 취약점을 분석
        • 인터페이스 각 구간의 구현 현황을 분석
        • 인터페이스 각 구간의 보안 취약점을 분석
      2. 분석된 보안 취약점을 근거로 인터페이스 보안 기능을 적용
        • 네트워크 구간에 보안 기능을 적용
        • 애플리케이션에 보안 기능을 적용
        • 데이터베이스에 보안 기능을 적용
    2. 인터페이스 보안 기능 적용
      1. 네트워크 영역
        • 인터페이스 송/수신 간 스니핑 등을 이용한 데이터 탈취 및 변조 위협 방지 위해 네트워크 트래픽에 대한 암호화 설정
        • IPSec, SSL, S-HTTP 등 다양한 방식으로 적용
      2. 애플리케이션 영역
        • 시큐어코딩 가이드를 참조하여 애플리케이션 코드상 보안 취약점을 보완하는 방향으로 보안 기능 적용
      3. DB 영역
        • DB, 스키마, 엔티티의 접근 권한과 프로시저, 트리거 등 DB 동작 객체의 보안 취약점에 보안 기능을 적용
        • 민감 데이터를 암호화, 익명화 등을 통해 데이터 자체 보안 방안도 고려

Section04.인터페이스 구현 검증

  1. 인터페이스 검증
    1. 인터페이스 구현 검증 도구
      1. xUnit
        • 다양한 언어를 지원하는 단위 테스트 프레임 워크
      2. STAF
        • 서비스 호출 및 컴포넌트 재사용 등 다양한 환경을 지원하는 테스트 프레임워크
      3. FitNesse
        • 웹 기반 테스트케이스 설계, 실행, 결과 확인 등을 지원하는 테스트 프레임워크
      4. NTAF
        • FitNesse의 장점과 STAF의 장점을 통합한 Naver의 테스트 자동화 프레임워크
      5. Selenium
        • 다양한 브라우저 및 개발 언어를 지원하는 웹 애플리케이션 테스트 프레임워크
      6. watir
        • Ruby를 사용하는 애플리케이션 테스트 프레임워크
    2. 인터페이스 구현 감시 도구
      • APM(Application Performance Management)을 사용하여 동작상태 감시
      • 데이터베이스, 웹 애플리케이션의 다양한 정보를 조회하고 분석하여 시각화 함
      • 종류 : 스카우터(Scouter), 제니퍼(Jennifer) 등
  2. 인터페이스 오류 처리
    1. 인터페이스 오류 발생 알림
      • 화면을 통한 오류 메시지 표시
      • 오류 발생 시 SMS 발송
      • 오류 발생 시 이메일 발송
    2. 인터페이스 오류 발생 확인
      • 인터페이스 오류 로그 확인
      • 인터페이스 오류 테이블 확인
      • 인터페이스 감시도구로 확인
